โมดูล SFP: ลิงค์คีย์ของการสื่อสารเครือข่าย

ในยุคดิจิตอลปัจจุบันการพัฒนาอย่างรวดเร็วของการสื่อสารเครือข่ายทำให้การส่งข้อมูลมีประสิทธิภาพเป็นกุญแจสำคัญ เบื้องหลังนี้ โมดูล SFP ในฐานะองค์ประกอบที่สำคัญในอุปกรณ์เครือข่ายกำลังมีบทบาทที่ขาดไม่ได้ ด้วยประสิทธิภาพและลักษณะที่เป็นเอกลักษณ์ทำให้เกิดรากฐานที่มั่นคงสำหรับการสร้างการเชื่อมต่อเครือข่ายความเร็วสูงและมีเสถียรภาพ

1. โมดูล SFP คืออะไร?

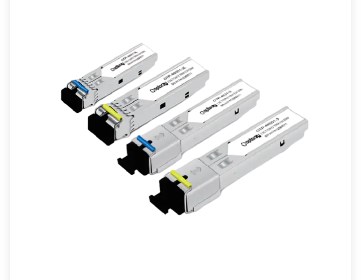

SFP นั่นคือการเสียบแบบฟอร์มปัจจัยขนาดเล็ก ตามคำนิยามมันเป็นโมดูลออปติคัลที่เป็นไปตามมาตรฐานที่เฉพาะเจาะจงส่วนใหญ่ใช้เพื่อตระหนักถึงการแปลงสัญญาณออปติคัลร่วมกันและสัญญาณไฟฟ้าระหว่างอุปกรณ์เครือข่าย โมดูลนี้มีขนาดเล็กมักจะมีขนาดเท่านิ้วหัวแม่มือ แต่มีฟังก์ชั่นที่ทรงพลัง

การเกิดของโมดูล SFP ถือได้ว่าเป็นนวัตกรรมที่สำคัญในด้านการสื่อสารเครือข่าย ก่อนที่มันจะปรากฏตัว GBIC (Gigabit Interface Converter) เป็นส่วนประกอบการเชื่อมต่อเครือข่ายที่ใช้กันทั่วไป อย่างไรก็ตามโมดูล GBIC มีขนาดใหญ่และมีข้อ จำกัด บางประการในการปรับปรุงความหนาแน่นของพอร์ตของอุปกรณ์ การเกิดขึ้นของโมดูล SFP ได้แก้ไขปัญหานี้ได้ดี ขนาดของมันจะลดลงประมาณครึ่งหนึ่งเมื่อเทียบกับโมดูล GBIC ซึ่งช่วยให้สามารถกำหนดค่าพอร์ตได้มากกว่าสองเท่าบนแผงอุปกรณ์เดียวกันปรับปรุงความหนาแน่นของพอร์ตของอุปกรณ์อย่างมากและอำนวยความสะดวกในการขยายและอัพเกรดเครือข่าย

2. หลักการทำงานของโมดูล SFP
หลักการทำงานของโมดูล SFP ขึ้นอยู่กับเทคโนโลยีการสื่อสารทางแสง ในตอนท้ายของการส่งสัญญาณจะแปลงสัญญาณไฟฟ้าจากอุปกรณ์เครือข่ายเป็นสัญญาณออปติคัลและส่งผ่านเส้นใยออพติคอล โดยเฉพาะสัญญาณไฟฟ้าเป็นครั้งแรกที่ป้อนเข้าสู่วงจรการขับขี่ภายในโมดูล หลังจากกระบวนการขับเคลื่อนและขยายสัญญาณไฟฟ้ามันจะควบคุมเลเซอร์เพื่อแปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติคัลที่สอดคล้องกันจากนั้นส่งสัญญาณออพติคอลออกผ่านเส้นใยออพติคอล

ในตอนท้ายของการรับกระบวนการนั้นตรงกันข้าม PhotoDetector ในโมดูล SFP มีหน้าที่รับผิดชอบในการรับสัญญาณออพติคอลจากใยแก้วนำแสงและแปลงเป็นสัญญาณไฟฟ้า จากนั้นสัญญาณไฟฟ้าจะถูกขยายโดย preamplifier จากนั้นรูปร่างและเรียกคืนโดยวงจรการประมวลผลที่ตามมาและในที่สุดสัญญาณไฟฟ้าที่ประมวลผลจะถูกส่งออกไปยังอุปกรณ์เครือข่าย

iii. การจำแนกประเภทของโมดูล SFP
(i) การจำแนกตามความเร็ว
100Base SFP: มักจะแสดงความเร็วในการส่ง 100Mbps และ 155Mbps และถูกนำมาใช้อย่างกว้างขวางในสถานการณ์เช่น Fast Ethernet, SDH/SONET และ ATM อย่างไรก็ตามด้วยการพัฒนาอย่างรวดเร็วของเทคโนโลยีเครือข่ายอุปกรณ์ส่วนใหญ่ได้รับการอัพเกรดเป็น 1G หรือสูงกว่าและมีซัพพลายเออร์เพียงไม่กี่รายเท่านั้นที่ยังคงให้โมดูลประเภทนี้
1000Base SFP: หรือที่รู้จักกันในชื่อ 1G หรือโมดูลอัตรากิกะบิตเป็นประเภทตัวรับส่งสัญญาณที่ได้รับความนิยมมากที่สุดในด้านการสื่อสารข้อมูลโดยมีซัพพลายเออร์จำนวนมากในตลาดและตัวเลือกมากมาย
2G SFP: รวมช่องไฟ 2G และความเร็วในการส่ง 2.5 กรัมเหมาะสำหรับสวิตช์ 2x FC SAN และอุปกรณ์ SDH/SONET
10G SFP: ในฐานะที่เป็นรุ่นที่อัพเกรดของโมดูล SFP รองรับอัตราการส่งข้อมูลสูงถึง 10Gbps และถูกใช้อย่างกว้างขวางในสถานการณ์แอปพลิเคชันที่มีความต้องการแบนด์วิดท์สูงเช่นการเชื่อมต่อเครือข่ายภายในในศูนย์ข้อมูลการคำนวณประสิทธิภาพสูงและฟิลด์อื่น ๆ ลักษณะและขนาดของมันเหมือนกับโมดูล SFP ธรรมดา แต่ประสิทธิภาพของมันได้รับการปรับปรุงอย่างมีนัยสำคัญ
25G SFP28: สามารถบรรลุการส่งข้อมูลความเร็วสูง 25Gbps ตอบสนองความต้องการในปัจจุบันสำหรับแบนด์วิดท์ที่สูงขึ้นสำหรับแอปพลิเคชันที่เกิดขึ้นใหม่และค่อยๆเกิดขึ้นในสถานการณ์เช่นการเชื่อมต่อความเร็วสูงในศูนย์ข้อมูล

(ii) การจำแนกตามความยาวคลื่น
850Nm SFP: เป็นของโมดูล SFP หลายโหมดที่มีความยาวคลื่นทั่วไป 850nm ที่ความยาวคลื่นนี้ระยะการส่งสัญญาณของเส้นใยออพติคอลหลายโหมดนั้นค่อนข้างสั้นโดยทั่วไปจะน้อยกว่า 2 กม. อย่างไรก็ตามมันทำงานได้ดีในสถานการณ์การใช้งานระยะสั้นและเป็นแบนด์วิดท์สูงเช่นการเชื่อมต่อระยะสั้นภายในศูนย์ข้อมูล
1310NM SFP: มันเป็นประเภทความยาวคลื่นทั่วไปสำหรับโมดูล SFP โหมดเดี่ยว เส้นใยออพติคอลโหมดเดี่ยวที่มีโมดูล SFP ความยาวคลื่น 1310Nm สามารถบรรลุระยะการส่งสัญญาณได้มากกว่า 2 กม. และมักใช้สำหรับการเชื่อมต่อเครือข่ายระยะไกลและระยะสั้นเช่นลิงก์แบ็คโบนเครือข่ายวิทยาเขต
1550nm SFP: นอกจากนี้ความยาวคลื่นของโมดูล SFP โหมดเดียวเมื่อเทียบกับความยาวคลื่น 1310nm ความยาวคลื่น 1550nm มีการสูญเสียการส่งสัญญาณต่ำลงในเส้นใยออปติกโหมดเดี่ยว

(iii) การจำแนกตามสื่อการส่ง
Multimode SFP: รองรับการเดินสายไฟเบอร์ออปติคัลมัลติโหมดเช่น OM1, OM2, OM3, OM4 และ OM5 ประสิทธิภาพของเส้นใยออปติคัลมัลติโหมดที่แตกต่างกันแตกต่างกันไป ยิ่งเกรดสูงเท่าใดประสิทธิภาพที่ดีขึ้นเช่นแบนด์วิดท์และระยะการส่งสัญญาณ โมดูล Multimode SFP มักจะใช้ในสภาพแวดล้อมระยะสั้น, แบนด์วิดท์สูงและสภาพแวดล้อมที่ไวต่อต้นทุนเช่น LAN ภายในองค์กรและการเชื่อมต่อระยะสั้นระยะสั้นภายในศูนย์ข้อมูล

โหมดเดี่ยว SFP: เหมาะสำหรับการเดินสายไฟเบอร์โหมดโหมดเดียว (SMF) 9/125μmซึ่งสามารถให้ระยะการส่งสัญญาณการเชื่อมโยงสูงสุด โดยทั่วไปแล้วระยะการส่งสัญญาณทั่วไปคือ 10 กม. หรือ 20 กม. ในสถานการณ์แอพพลิเคชั่นพิเศษบางอย่างสามารถถึง 180 กม. มันมักจะใช้สำหรับการส่งข้อมูลทางไกล, ความจุขนาดใหญ่เช่นการเชื่อมต่อระหว่างศูนย์ข้อมูลข้ามเมือง, ลิงก์กระดูกสันหลังเครือข่ายพื้นที่กว้าง ฯลฯ ฯลฯ
สายเคเบิลทองแดง SFP: โมดูลประเภทนี้ใช้สายทองแดงแบบดั้งเดิมเช่นสายเคเบิลเครือข่ายหรือ DAC (สายเชื่อมต่อโดยตรง) เพื่อส่งสัญญาณ เมื่อเปรียบเทียบกับการส่งผ่านไฟเบอร์ออปติคอลโมดูลสายเคเบิลทองแดง SFP นั้นมีราคาไม่แพงและเหมาะสำหรับสถานการณ์ระยะสั้นระยะทางที่ไวต่อต้นทุนและความเร็วต่ำเช่นการเชื่อมต่ออุปกรณ์ระยะสั้นในเครือข่ายองค์กรขนาดเล็ก

iv. ข้อดีของโมดูล SFP
(i) คุณสมบัติที่สลับง่าย
โมดูล SFP มีฟังก์ชั่นที่สลับง่ายซึ่งหมายความว่าในระหว่างการทำงานของอุปกรณ์เครือข่ายโมดูลสามารถแทรกหรือถอดปลั๊กได้โดยตรงโดยไม่ต้องปิดกำลังของอุปกรณ์ คุณลักษณะนี้นำมาซึ่งความสะดวกสบายอย่างมากในการบำรุงรักษาและอัพเกรดเครือข่ายช่วยลดเวลาการหยุดชะงักของบริการที่เกิดจากการหยุดทำงานของอุปกรณ์อย่างมากและปรับปรุงความพร้อมใช้งานและความน่าเชื่อถือของเครือข่าย

(ii) ขนาดกะทัดรัด
โมดูล SFP มีขนาดเล็กและมีความหนาแน่นพอร์ตสูง คุณลักษณะนี้ช่วยให้อุปกรณ์เครือข่ายสามารถจัดหาอินเทอร์เฟซเครือข่ายได้มากขึ้นภายในพื้นที่ จำกัด ดังนั้นจึงตอบสนองความต้องการที่เพิ่มขึ้นสำหรับการเชื่อมต่อเครือข่าย การใช้สวิตช์เป็นตัวอย่างสวิตช์ที่ใช้โมดูล SFP สามารถให้พอร์ตได้มากขึ้นในขนาดแชสซีเดียวกันทำให้การปรับใช้เครือข่ายมีความยืดหยุ่นและมีประสิทธิภาพมากขึ้นโดยเฉพาะอย่างยิ่งเหมาะสำหรับสถานการณ์เช่นศูนย์ข้อมูลที่มีพื้นที่ จำกัด

(iii) ประสิทธิภาพต้นทุนสูง
ในอีกด้านหนึ่งเนื่องจากการผลิตโมดูล SFP ขนาดใหญ่มีซัพพลายเออร์จำนวนมากในตลาดและการแข่งขันที่รุนแรงซึ่งทำให้ราคาไม่แพง ในทางกลับกันเมื่ออัปเกรดเครือข่ายผู้ใช้จะต้องเปลี่ยนโมดูล SFP ที่สอดคล้องกันโดยไม่ต้องเปลี่ยนอุปกรณ์เครือข่ายทั้งหมดซึ่งจะช่วยลดค่าใช้จ่ายในการอัพเกรดเครือข่ายได้อย่างมาก

(iv) ความเข้ากันได้กว้าง
โมดูล SFP ทำตามข้อตกลงหลายแหล่งรวม (MSA) ซึ่งช่วยให้โมดูล SFP ผลิตโดยผู้ผลิตรายต่างที่จะใช้กับอุปกรณ์เครือข่ายที่มีอินเทอร์เฟซเดียวกัน ความเข้ากันได้ที่กว้างนี้ช่วยให้ผู้ใช้มีความยืดหยุ่นมากขึ้นในการเลือกอุปกรณ์เครือข่ายและโมดูล ผู้ใช้สามารถเลือกโมดูล SFP คุณภาพสูงของแบรนด์ต่าง ๆ ตามความต้องการและงบประมาณของตนเองโดยไม่ต้องกังวลเกี่ยวกับปัญหาความเข้ากันได้ ในขณะเดียวกันก็ส่งเสริมการแข่งขันในตลาดและส่งเสริมความก้าวหน้าอย่างต่อเนื่องของเทคโนโลยีโมดูล SFP และการลดต้นทุน

V. สถานการณ์แอปพลิเคชันของโมดูล SFP
(i) ศูนย์ข้อมูล
ในศูนย์ข้อมูลโมดูล SFP ดำเนินการงานสำคัญของการส่งข้อมูลความเร็วสูงและการแลกเปลี่ยน การเชื่อมต่อเครือข่ายจำนวนมากภายในศูนย์ข้อมูลเช่นระหว่างเซิร์ฟเวอร์ระหว่างเซิร์ฟเวอร์และสวิตช์และระหว่างสวิตช์ไม่สามารถแยกออกจากโมดูล SFP ได้ ตัวอย่างเช่นโมดูล SFP 10G มักใช้สำหรับการเชื่อมต่อลิงก์ความเร็วสูงระหว่างสวิตช์หลักและสวิตช์การรวมภายในศูนย์ข้อมูลเพื่อตอบสนองความต้องการของการแลกเปลี่ยนอย่างรวดเร็วและการส่งข้อมูลขนาดใหญ่ภายในศูนย์ข้อมูล ในขณะที่โมดูล SFP28 25G ถูกใช้ในสถานการณ์ศูนย์ข้อมูลบางแห่งที่มีข้อกำหนดแบนด์วิดท์ที่สูงขึ้นเช่นการเชื่อมต่อระหว่างกลุ่มคอมพิวเตอร์ประสิทธิภาพสูงและอุปกรณ์จัดเก็บข้อมูลเพื่อให้แน่ใจว่าข้อมูลสามารถส่งในลักษณะความเร็วสูงและเสถียรและเพื่อให้แน่ใจว่าการทำงานของศูนย์ข้อมูล

(ii) เครือข่ายองค์กร
ในเครือข่ายองค์กรโมดูล SFP ยังมีบทบาทสำคัญ จากเครือข่ายสำนักงานภายในองค์กรไปจนถึงเครือข่ายของมหาวิทยาลัยโมดูล SFP ใช้เพื่อให้เกิดการเชื่อมต่อระหว่างอุปกรณ์ต่าง ๆ ตัวอย่างเช่นในเครือข่ายวิทยาเขตขององค์กรสามารถใช้โมดูล 1G SFP เพื่อเชื่อมต่อสวิตช์พื้นและสวิตช์หลักในอาคารสำนักงานเพื่อสร้างลิงค์แบ็คโบนเครือข่ายในมหาวิทยาลัยที่มีความเสถียรและเชื่อถือได้ ในขณะที่อยู่ในสำนักงานสามารถใช้โมดูล SFP แบบหลายโหมดเพื่อเชื่อมต่อคอมพิวเตอร์เดสก์ท็อปและสวิตช์การเข้าถึงเพื่อตอบสนองความต้องการสำนักงานประจำวันของพนักงานสำหรับแบนด์วิดท์เครือข่าย

(iii) เครือข่ายโทรคมนาคม

ในสาขาเครือข่ายโทรคมนาคมโมดูล SFP เป็นองค์ประกอบสำคัญในการบรรลุการส่งข้อมูลทางไกลและความจุสูง เครือข่ายแบ็คโบนและเครือข่ายพื้นที่นครหลวงของผู้ให้บริการโทรคมนาคมต้องการการส่งข้อมูลและแลกเปลี่ยนข้อมูลทางไกล โมดูล SFP โหมดเดียวได้กลายเป็นตัวเลือกแรกในเครือข่ายโทรคมนาคมเนื่องจากข้อได้เปรียบในการส่งทางไกล โมดูล SFP โหมดเดียวที่มีความยาวคลื่น 1550Nm มักใช้สำหรับการเชื่อมต่อเครือข่ายระหว่างเมืองต่าง ๆ ในเครือข่ายการสื่อสารโทรคมนาคมเพื่อให้ได้การส่งข้อมูลข้ามภูมิภาค และในเครือข่ายเขตเมโทรโพลิแทนโมดูล SFP ยังใช้กันอย่างแพร่หลายในการเชื่อมต่อระหว่างอุปกรณ์ระดับท้องถิ่นที่แตกต่างกันเพื่อให้แน่ใจว่าเครือข่ายโทรคมนาคมสามารถให้บริการการสื่อสารที่หลากหลายเช่นเสียงข้อมูลและวิดีโอได้อย่างมีประสิทธิภาพ

ในฐานะที่เป็นองค์ประกอบสำคัญในสาขาการสื่อสารเครือข่ายโมดูล SFP มีบทบาทที่ไม่สามารถถูกแทนที่ได้ในการสร้างเครือข่ายความเร็วสูงและมีเสถียรภาพที่ทันสมัยด้วยข้อได้เปรียบที่เป็นเอกลักษณ์และสถานการณ์แอปพลิเคชันที่หลากหลาย ในขณะที่เทคโนโลยียังคงก้าวหน้าโมดูล SFP จะยังคงสร้างสรรค์และพัฒนาอย่างต่อเนื่องทำให้มีส่วนร่วมมากขึ้นเพื่อปรับปรุงเทคโนโลยีการสื่อสารเครือข่ายเพิ่มเติม
